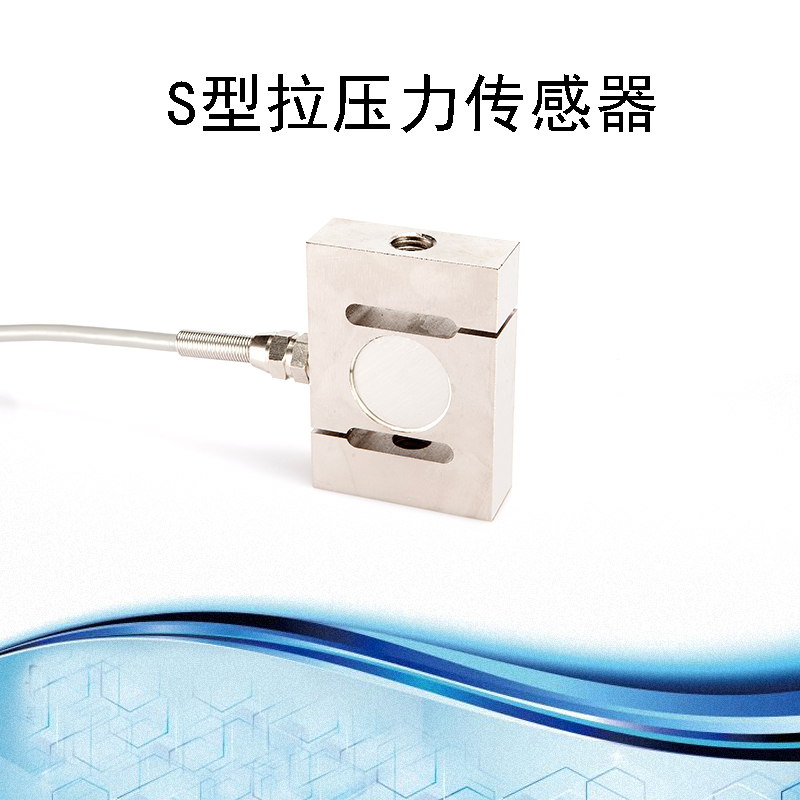

S型拉力传感器
BCS-1型 S型拉压力传感器
特点及用途：
高精度、高稳定性、输出对称性好、拉压两用。
适用于电子皮带秤、料仓秤、配料秤、机电结合称、吊钩秤及其它力值的测量
与控制及计算机控制配料系统等。
技术参数：
|
量程 |
3、5、10、20、50、100、200 kg 0.5t、1t、2t、3t、5t |
输入阻抗 |
385 ± 35 Ω |
|
灵敏度 |
2.0 ± 0．1 mv/V |
输出阻抗 |
350 ± 3 Ω |
|
综合精度 |
0.05 %F·S |
绝缘阻抗 |
≥ 2000 MΩ |
|
蠕变 |
±0.03 %F·S/30min |
激励电压 |
5 ～ 12 VDC |
|
非线性 |
±0.03 %F·S |
工作温度范围 |
-20 ～ ﹢70℃ |
|
滞后误差 |
±0.03 %F·S |
允许过负荷 |
120 %F·S |
|
重复性误差 |
±0.03 %F·S |
密封等级 |
IP66（3-50kg IP65） |
|
零点温度系数 |
±0.03 %F·S/10℃ |
材质 |
合金钢 |
|
输出温度系数 |
±0.03 %F·S/10℃ |
线缆 |
φ5 × 2000 mm |

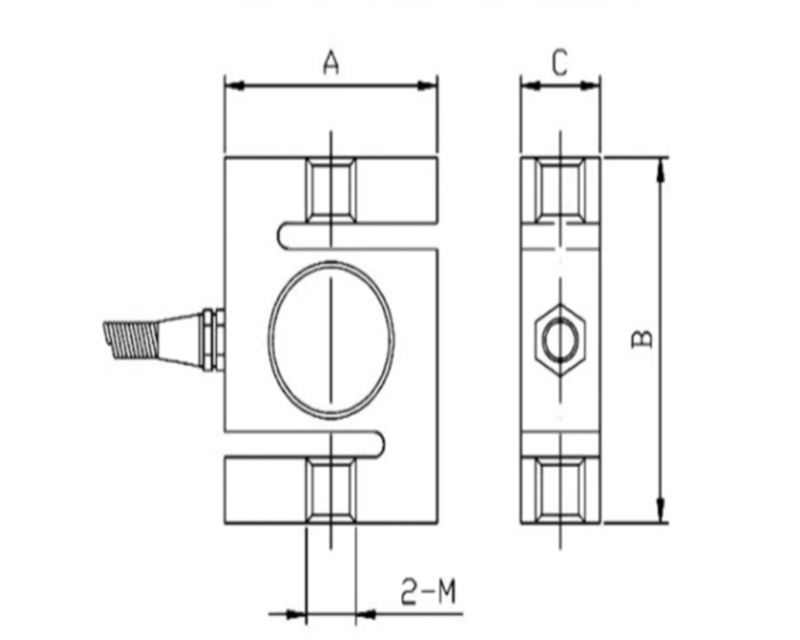

产品尺寸：
|
量程 |
A |
B |
C |
M |
|
3 ～ 100 kg |
50 |
66 |
20 |
M8 |
|
200 ～ 500 kg |
50 |
66 |
19 |
M12 |
|
1t |
50 |
66 |
22 |
M12 |
|
2t、3t |
63 |
88 |
28 |
M18 |
|
5t |
70 |
108 |
34 |
M24 |
