板环拉力传感器

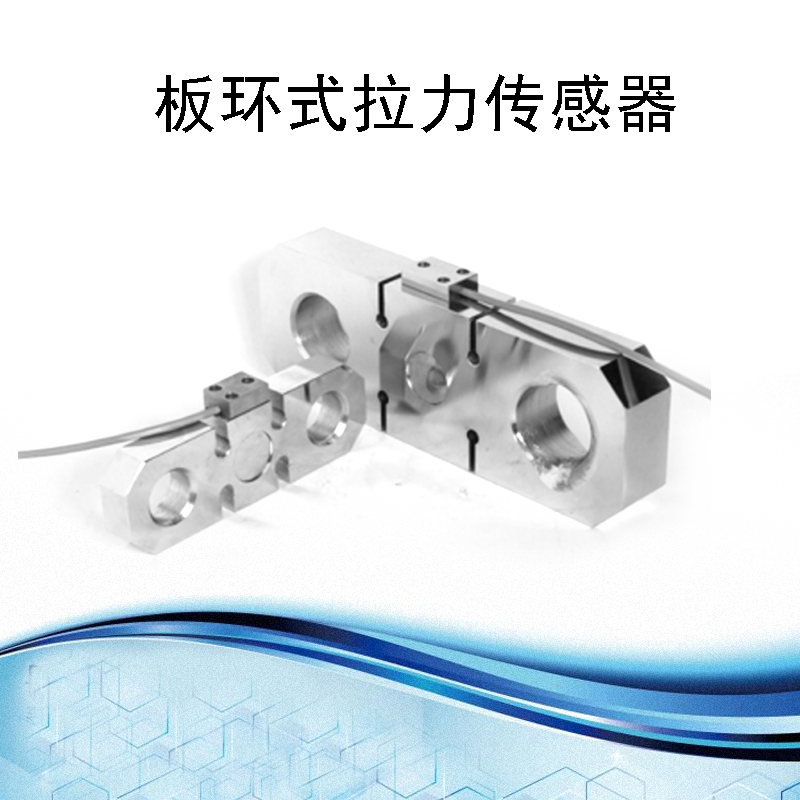

BCET型 板环式拉力传感器
特点及用途：
精度高，安装方便。
适用于吊装式电子称、码头、矿山的货物计量等场所。
技术参数：
|
量程 |
2t、3t、5t、10t、20t 30t、50t、100t、200t |
输入阻抗 |
385 ± 35 Ω |
|
灵敏度 |
1.5 ± 0．1 mv/V |
输出阻抗 |
350 ± 3 Ω |
|
综合精度 |
0．1 %F·S |
绝缘阻抗 |
≥ 2000 MΩ |
|
蠕变 |
±0．05 %F·S/30min |
激励电压 |
5 ～ 12 VDC |
|
非线性 |
±0．05 %F·S |
工作温度范围 |
-20 ～ ﹢70℃ |
|
滞后误差 |
±0．05 %F·S |
允许过负荷 |
120 %F·S |
|
重复性误差 |
±0．05 %F·S |
密封等级 |
IP66 |
|
零点温度系数 |
±0．02 %F·S/10℃ |
材质 |
合金钢 |
|
输出温度系数 |
±0．02 %F·S/10℃ |
线缆 |
φ5 × 2000 mm |

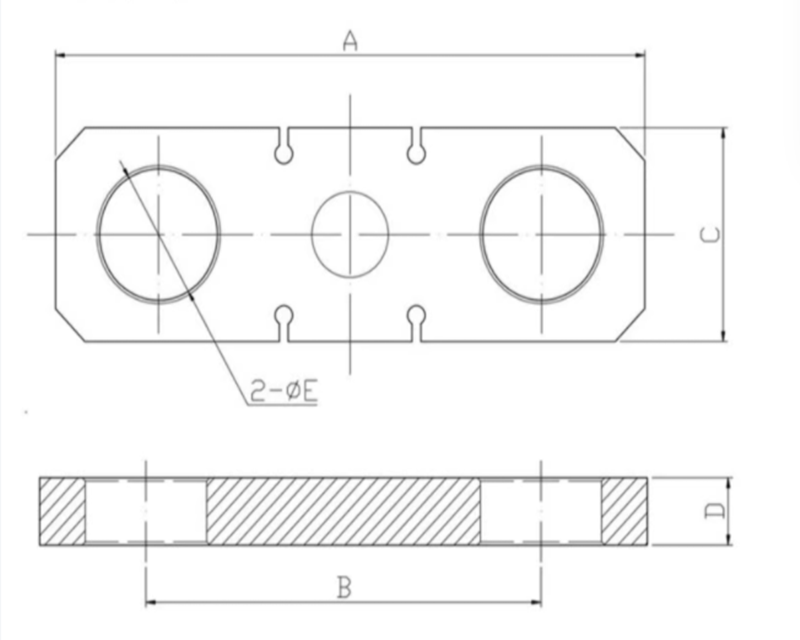

产品尺寸：
|
量程 |
A |
B |
C |
D |
φE |
|
2t、3t |
200 |
130 |
65 |
20 |
40 |
|
5 t |
227 |
147 |
70 |
28 |
40 |
|
10 t |
270 |
180 |
90 |
32 |
40 |
|
20 t |
321 |
200 |
110 |
45 |
52.5 |
|
30 t |
360 |
198 |
130 |
50 |
55 |
|
50 t |
440 |
220 |
138 |
60 |
60 |
|
100 t |
520 |
270 |
180 |
80 |
88 |
|
200t及以上 |
根据客户要求 |
||||
