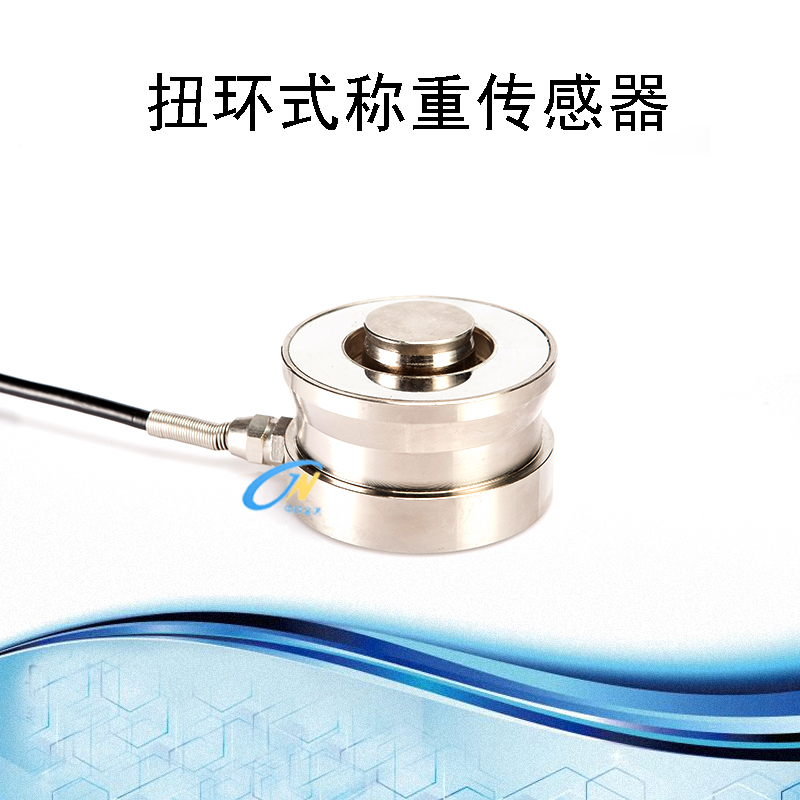

BCM-N型 扭环式称重传感器
特点及用途：
高精度、高稳定性、高可靠性。
适用于配料秤、包装秤、台秤等测力系统。
技术参数：
|
量程 |
0 ～ 47T |
68 ～ 150T |
220 ～ 470T |
|
非线性 |
±0．05 %F·S |
±0．1 %F·S |
±0．3 %F·S |
|
滞后误差 |
±0．05 %F·S |
±0．1 %F·S |
±0．3 %F·S |
|
重复性误差 |
±0．05 %F·S |
±0．1 %F·S |
±0．3 %F·S |
|
蠕变 |
±0．02%F·S/30min |
±0．05%F·S/30min |
±0．1%F·S/30min |
|
零点温度系数 |
±0．02%F·S/10℃ |
±0．05%F·S/10℃ |
±0．1%F·S/10℃ |
|
输出温度系数 |
±0．02%F·S/10℃ |
±0．05%F·S/10℃ |
±0．1%F·S/10℃ |
|
输入阻抗 |
1450 ± 50 Ω |
||
|
绝缘电阻 |
2000 MΩ |
||
|
激励电压电压 |
5 ～ 12 V |
||
|
工作温度范围 |
-20 ～ +70℃ |
||
|
允许过负荷 |
120%F·S |
||
|
材质 |
合金钢 |
||
|
密封等级 |
IP67 |
||

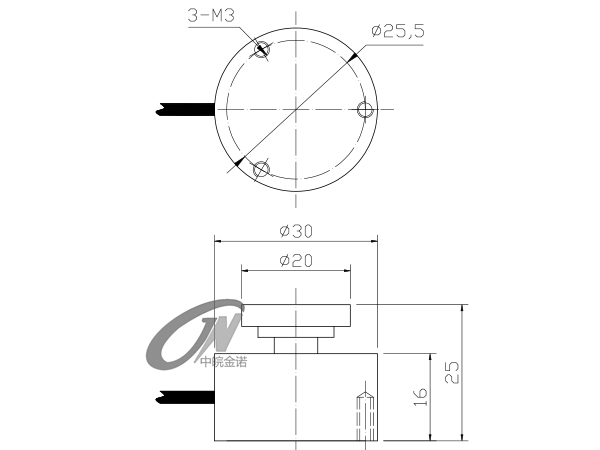

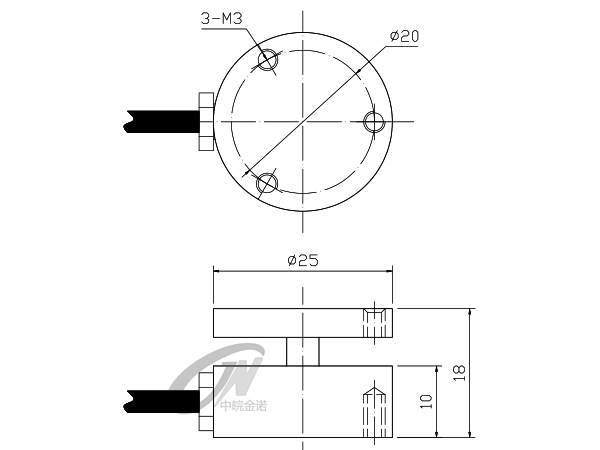

产品尺寸：
（A型） （B型）
|
型号 |
量程 |
φA |
φB |
φC |
H |
J |
K |
|
A型 |
1 T |
49 |
20 |
60 |
43 |
/ |
7.5 |
|
2.2 T |
49 |
20 |
60 |
43 |
/ |
7.5 |
|
|
4.7 T |
49 |
20 |
60 |
43 |
/ |
7.5 |
|
|
B型 |
10 T |
74 |
30 |
75 |
50 |
7 |
|
|
15 T |
75 |
30 |
75 |
50 |
7 |
6.5 |
|
|
22 T |
75 |
30 |
75 |
50 |
7 |
6.5 |
|
|
33 T |
95 |
40 |
95 |
65 |
7 |
10 |
|
|
47 T |
130 |
60 |
130 |
75 |
7 |
14 |
|
|
68 T |
130 |
60 |
130 |
85 |
7 |
14 |
|
|
100 T |
150 |
70 |
150 |
90 |
7 |
16 |
|
|
150 T |
150 |
70 |
150 |
100 |
7 |
16 |
|
|
220 T |
225 |
100 |
225 |
130 |
10 |
24 |
|
|
330 T |
225 |
100 |
225 |
145 |
10 |
24 |
|
|
470 T |
270 |
120 |
270 |
170 |
10 |
28 |
