轮辐式称重传感器

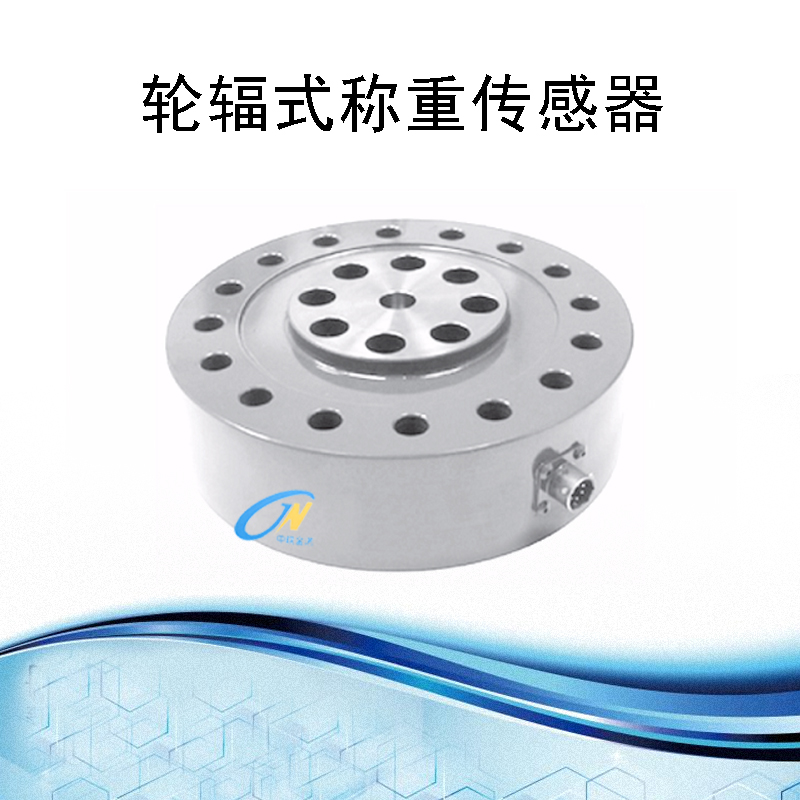

BCHU-2型 轮辐式称重传感器
特点及用途：
高精度、高可靠性、抗偏载力、测量高度低。
适用于电子地中衡、料仓秤、轨道衡、平台秤、汽车衡及料仓物位测量与控制等场所。
技术参数：
|
量程 |
100、200、300、400、500、1000 t |
输入阻抗 |
735 ± 35 Ω |
|
灵敏度 |
2．0 ± 0．1 mv/V |
输出阻抗 |
700 ± 3 Ω |
|
综合精度 |
0．1 %F·S |
绝缘阻抗 |
≥ 2000 MΩ |
|
蠕变 |
±0．05 %F·S/30min |
激励电压 |
5 ～ 12 VDC |
|
非线性 |
±0．05 %F·S |
工作温度范围 |
-20 ～ ﹢70℃ |
|
滞后误差 |
±0．05 %F·S |
允许过负荷 |
120 %F·S |
|
重复性误差 |
±0．05 %F·S |
密封等级 |
IP67 |
|
零点温度系数 |
±0．03 %F·S/10℃ |
材质 |
合金钢 |
|
输出温度系数 |
±0．03 %F·S/10℃ |
线缆 |
φ5 × 2000 mm |

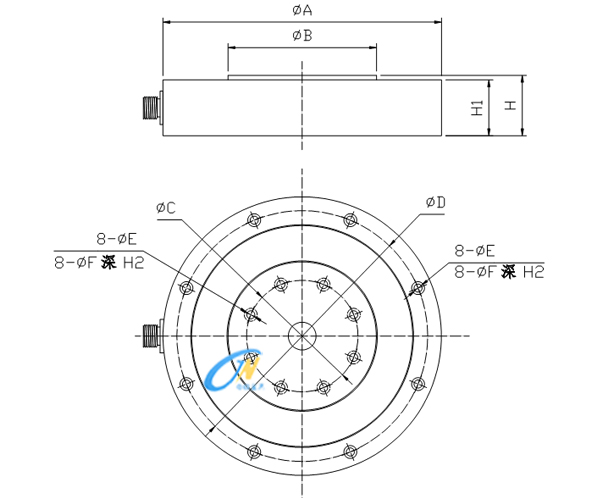

产品尺寸：
|
量程（t） |
ΦA |
ΦB |
H |
H1 |
ΦC |
ΦD |
E |
F |
H2 |
|
100 |
240 |
110 |
65 |
60 |
86 |
210 |
9 |
14 |
12 |
|
200 |
300 |
160 |
80 |
75 |
120 |
270 |
9 |
14 |
12 |
|
500 |
440 |
262 |
135 |
130 |
220 |
400 |
13.5 |
20 |
18 |
|
1000 |
570 |
472 |
165 |
160 |
350 |
520 |
18 |
28 |
22 |
