悬臂称重传感器

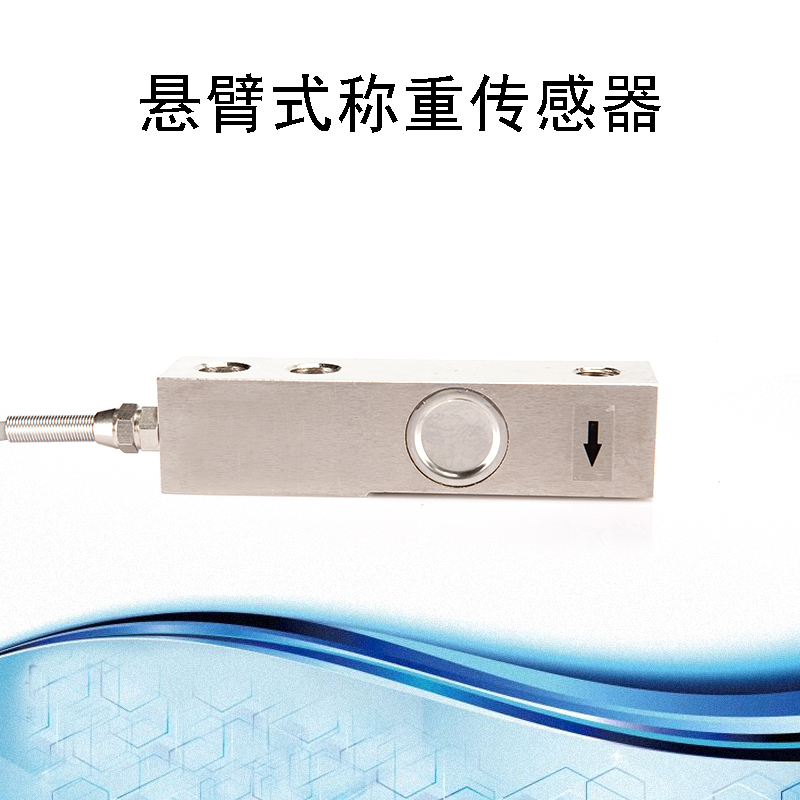

BCBL-1型 悬臂式称重传感器
特点及用途：

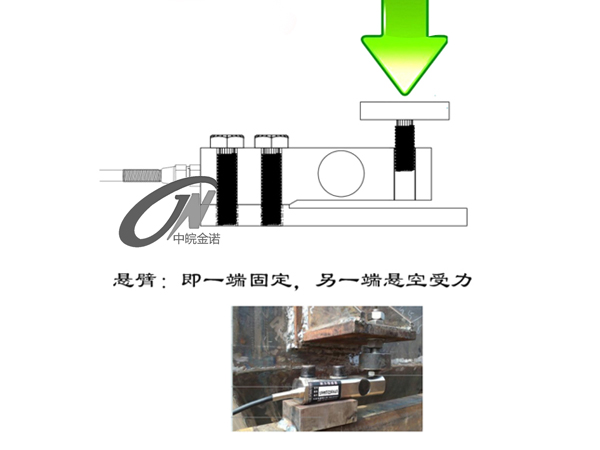

该传感器采用剪切梁结构，具有高精度、高稳定性。
适用于电子配料系统、电子地中衡、配料仓、料仓秤等各种测力、称重的工业控制系统。、
技术参数：
|
量程 |
5、10、20、50、100、200、500 kg 1t、2t、3t、5t、7.5t、10t |
输入阻抗 |
385 ± 35 Ω |
|
灵敏度 |
2.0 ± 0．1 mv/V |
输出阻抗 |
350 ± 3 Ω |
|
综合精度 |
0.05 %F·S |
绝缘阻抗 |
≥ 2000 MΩ |
|
蠕变 |
±0.03 %F·S/30min |
激励电压 |
5 ～ 12 VDC |
|
非线性 |
±0.03 %F·S |
工作温度范围 |
-20 ～ ﹢70℃ |
|
滞后误差 |
±0.03 %F·S |
允许过负荷 |
120 %F·S |
|
重复性误差 |
±0.03 %F·S |
密封等级 |
IP66 |
|
零点温度系数 |
±0.03 %F·S/10℃ |
材质 |
合金钢 |
|
输出温度系数 |
±0.03 %F·S/10℃ |
线缆 |
φ5 x 2000 mm |

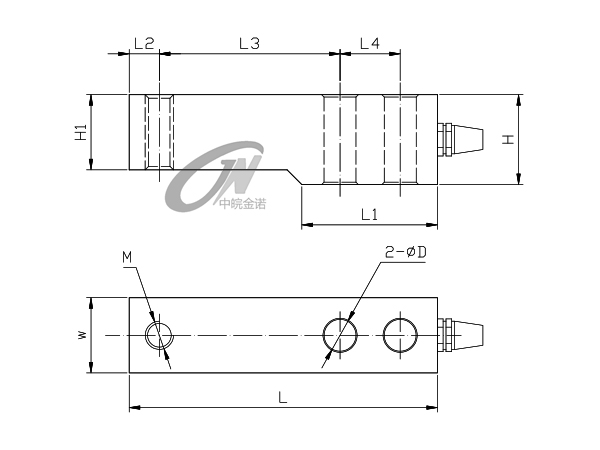

产品尺寸：
|
量程 |
L |
L1 |
L2 |
L3 |
L4 |
H |
H1/W |
D1 |
M |
|
5kg ～ 2000 kg |
130 |
55 |
14.5 |
75 |
25.4 |
32 |
30/32 |
Φ12.5 |
M12x1.75 |
|
2．5 ～ 5 t |
171．5 |
76．2 |
19．1 |
95．3 |
38．1 |
44．5 |
38．1 |
Φ19．8 |
M20x1．5 |
|
7．5 ～ 10 t |
222．2 |
108 |
25．4 |
120．6 |
50．8 |
57．2 |
50．8 |
Φ26．2 |
M24x2．0 |
