称重模块
BCMK-U型 轮辐式称重模块
特点及用途：
高精度、高可靠性、抗偏载力好。结构简单，安装方便。
适用于电子地中衡、料仓秤、轨道衡、平台秤、汽车衡等物量测量与控制等场所。
技术参数：
|
量程 |
2、3、5、10、15、20 t |
输入阻抗 |
735 ± 35 Ω |
|
灵敏度 |
2.0 ± 0．1 mv/V |
输出阻抗 |
700 ± 3 Ω |
|
综合精度 |
0．05 %F·S |
绝缘阻抗 |
≥ 2000 MΩ |
|
蠕变 |
±0．03 %F·S/30min |
激励电压 |
5 ～ 12 VDC |
|
非线性 |
±0．03 %F·S |
工作温度范围 |
-20 ～ ﹢70℃ |
|
滞后误差 |
±0．03 %F·S |
允许过负荷 |
120 %F·S |
|
重复性误差 |
±0．03 %F·S |
密封等级 |
IP66 |
|
零点温度系数 |
±0．02 %F·S/10℃ |
材质 |
合金钢 |
|
输出温度系数 |
±0．02 %F·S/10℃ |
线缆 |
φ5 × 2000 mm |

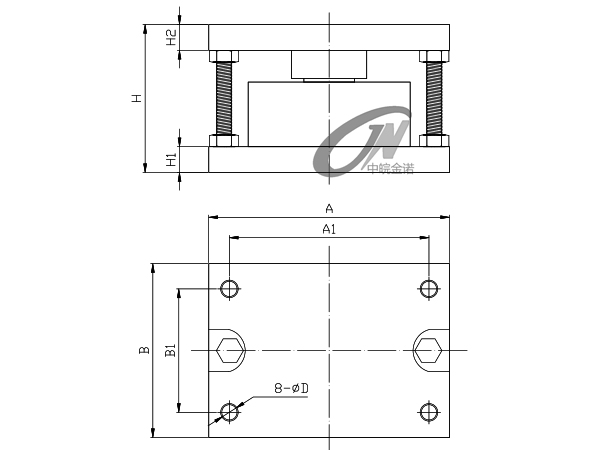

产品尺寸：
|
量程 |
A |
A1 |
B |
B1 |
H |
H1 |
H2 |
ΦD |
|
2 ～ 5 t |
160 |
135 |
115 |
90 |
100 |
20 |
20 |
11 |
|
10 ～ 30 t |
200 |
160 |
160 |
125 |
145 |
25 |
25 |
13 |
|
50 t |
240 |
200 |
180 |
135 |
175 |
30 |
30 |
17 |
|
75 ～100 t |
300 |
260 |
240 |
200 |
240 |
35 |
35 |
17 |
BCMK-U
