静态扭矩传感器

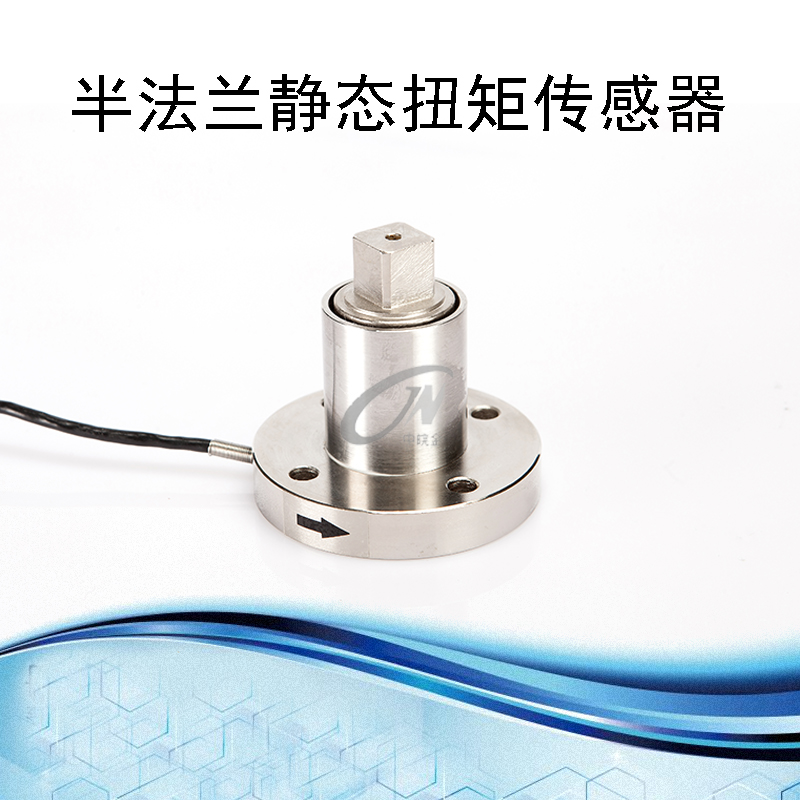

BCNT-T型 半法兰静态扭矩传感器
特点及用途：
高精度、高稳定性、抗干扰。
适用于适用于静态、非连续旋转的扭矩力值测量。
技术参数：
|
量程 |
1、2、5、10、20、50、100 Nm 200、500、1000 Nm |
输入阻抗 |
385± 35 Ω |
|
灵敏度 |
1.5 ± 0．1 mv/V |
输出阻抗 |
350 ± 3 Ω |
|
综合精度 |
0.1 %F·S |
绝缘阻抗 |
≥ 2000 MΩ |
|
蠕变 |
±0．05 %F·S/30min |
激励电压 |
5 ～ 12 VDC |
|
非线性 |
±0.05 %F·S |
工作温度范围 |
-30 ～ ﹢70℃ |
|
滞后误差 |
±0.05 %F·S |
允许过负荷 |
120 %F·S |
|
重复性误差 |
±0.05 %F·S |
密封等级 |
IP66 |
|
零点温度系数 |
±0．03 %F·S/10℃ |
材质 |
合金钢 |
|
输出温度系数 |
±0．03 %F·S/10℃ |
线缆 |
φ3 × 2000 mm |

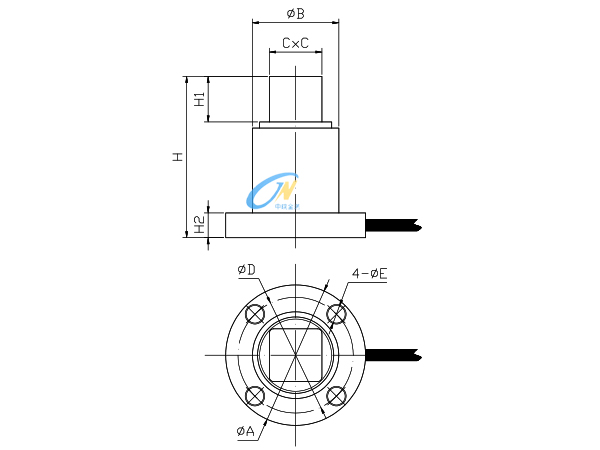

产品尺寸：
量程
ΦA
ΦB
C
ΦD
ΦE
H
H1
H2
0 ～ 200 Nm
59
31.5
12.5
45
6.5
55
12
11
300、500 Nm
68
42
25.5
56
8.5
78
22
12
1000 Nm
105
30
82
12.5
85
21.5
19
58
