静态扭矩传感器

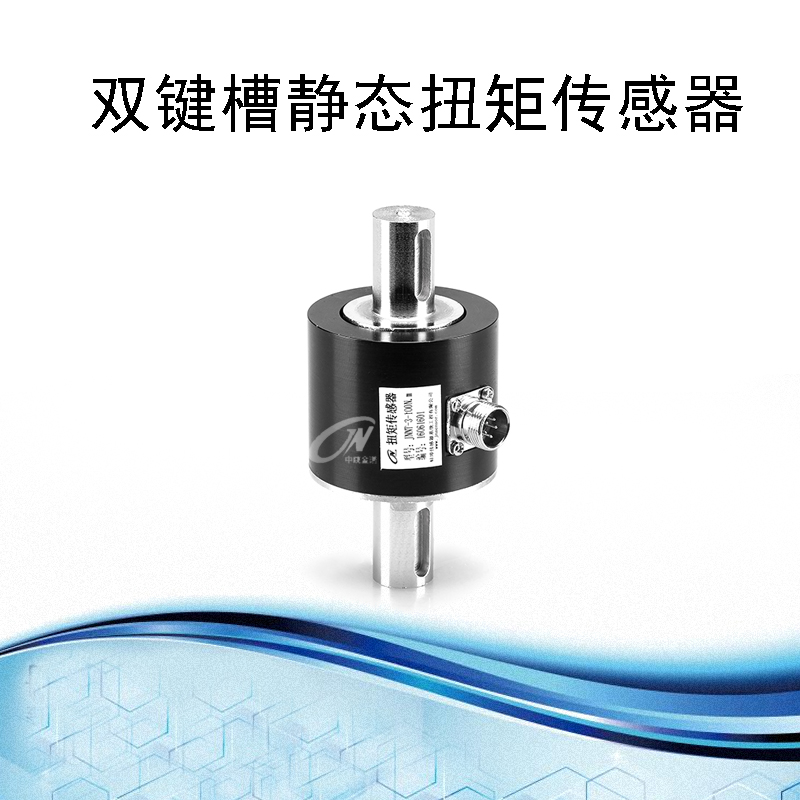

BCNT-S型 双键槽静态扭矩传感器
特点及用途：
高精度、高稳定性、抗干扰。
适用于适用于静态、非连续旋转的扭矩力值测量。
技术参数：
|
量程 |
1、2、5、10、20、50、100、200 Nm 500、1000、2000、5000、10000 Nm |
输入阻抗 |
735 ± 35 Ω |
|
灵敏度 |
1.5 ± 0．1 mv/V |
输出阻抗 |
700 ± 3 Ω |
|
综合精度 |
0.1 %F·S |
绝缘阻抗 |
≥ 2000 MΩ |
|
蠕变 |
±0．05 %F·S/30min |
激励电压 |
5 ～ 12 VDC |
|
非线性 |
±0．05 %F·S |
工作温度范围 |
-20 ～ ﹢70℃ |
|
滞后误差 |
±0．05 %F·S |
允许过负荷 |
120 %F·S |
|
重复性误差 |
±0．05 %F·S |
密封等级 |
IP66 |
|
零点温度系数 |
±0．02 %F·S/10℃ |
材质 |
合金钢 |
|
输出温度系数 |
±0．02 %F·S/10℃ |
线缆 |
φ5 × 2000 mm |

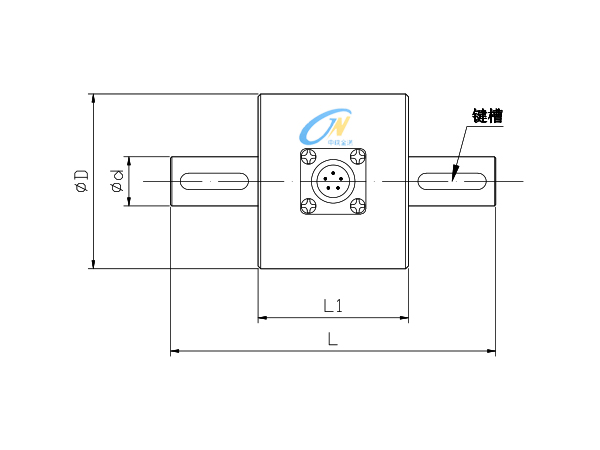

产品尺寸：
|
量程（N．m） |
Φd |
ΦD |
L |
L1 |
键（长x宽x高） |
|
1 ～ 10 |
Φ10 |
Φ36 |
70 |
32 |
4x12x2 单键 |
|
20 ～ 200 |
Φ18 |
Φ62 |
100 |
48 |
6x19x6 单键 |
|
300 |
Φ28 |
Φ72 |
129 |
55 |
8x30x7 单键/双键 |
|
500 ～ 700 |
Φ38 |
Φ82 |
139 |
55 |
10x35x8 单键/双键 |
|
1000 |
Φ48 |
Φ92 |
173 |
55 |
单键/双键 |
|
2000 ～ 3000 |
Φ60 |
Φ92 |
200 |
64 |
双键 |
|
5000 ～ 7000 |
Φ75 |
Φ130 |
263 |
55 |
双键 |
|
10000 |
Φ100 |
Φ166 |
321 |
55 |
双键 |
