显示仪表
MCK-Z-I型 智能显示控制仪
功能简介：
1、性能稳定、可靠；测量准确、直观。
2、与各种具有线性输出特性的传感器配套。
3、多种报警方式选择、继电器控制输出。
4、自动/手动清零、峰值记忆。
5、串行RS-232 / RS-485通信。
6、模拟量同步输出
7、标定简单，10点折线修正。
技术参数：
|
输入方式 |
mV信号、标准变送信号或频率信号 |
|
精度 |
± 0．02 %F·S （23 ℃ ± 5 ℃） |
|
采样速度 |
10次/秒；80次/秒（默认10次/秒） |
|
显示方式 |
5位0.8英寸高亮LED数码管,亮度四级可调； 显示范围-19999--99999； |
|
报警输出 |
最多四路，每路可选下限、上下限、上下限区间报警； 触点容量：（3A/220VAC）； |
|
模拟量输出 |
0-5V、1-5V、4-20 mA等可选（订货时说明） |
|
通讯接口 |
标准串行RS-232/485接口、多机地址范围0-99； 波特率2400-38400bps；（订货时说明） |
|
通讯波特率 |
2400、4800、9600、19200bps默认9600 |
|
消耗功率 |
小于5 VA |
|
使用温度 |
-20～50℃ |
|
电源 |
220VAC/50Hz或24VDC可选，默认220VAC |
|

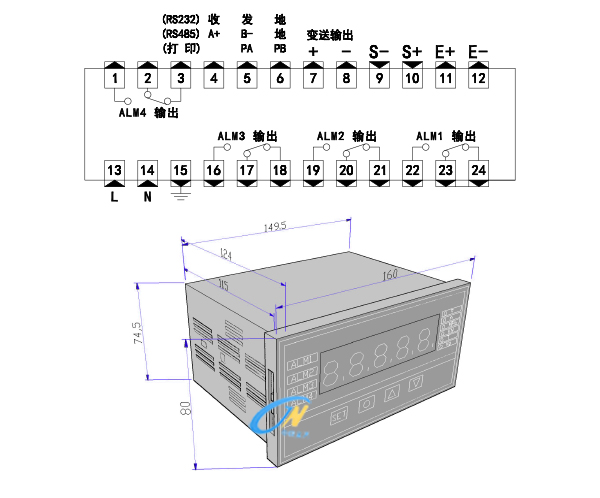

外形尺寸 |
160（L）×80（H）×125（D）标准插装机箱。 |
|
开孔尺寸 |
152L x 76W |
选型表：
|
MCK-Z-I/ |
160（L）×80（H）×125（D）标准插装机箱。 |
||||||
|
供电电源 |
V0 |
220 VAC |
|||||
|
V1 |
24 VDC |
||||||
|
输出继电器 |
T0 |
两路继电器 |
|||||
|
T1 |
三路继电器 |
||||||
|
T2 |
四路继电器 |
||||||
|
输出继电器 |
T0 |
两路继电器 |
|||||
|
T1 |
三路继电器 |
||||||
|
T2 |
四路继电器 |
||||||
|
变送输出 |
A0 |
无 |
|||||
|
A1 |
电流 （4-20mA、12±8mA） |
||||||
|
A2 |
电压（0-5V、1-5V、3±2V） |
||||||
|
通讯输出 |
S0 |
无 |
|||||
|
|
S1 |
RS485 |
|||||
|
|
S2 |
RS232 |
|||||
|
非标功能 |
N |
||||||
